Виброплита электрическая ВИБРОМАШ ВУ-11-75

Электрические виброплиты широко используются для уплотнения песка, гравия, асфальтобетона, песчано-гравийных смесей и проч. Без виброплиты не обойтись при укладке тротуарной плитки. По сравнению с виброрейкой, она намного мобильней, компактней и экономичней. Для работы с электрической виброплитой требуется всего лишь один оператор, а обрабатываемая им площадь достигает обширных размеров. Виброрейки, в отличие от виброплит, хороши на больших открытых поверхностях. Но на ограниченных площадях (например, когда происходит уплотнение вдоль цоколей зданий и бордюров дорог, устройство узких пешеходных дорожек и т.п.) большей популярностью пользуются виброплита электрическая.

Технические характеристики ВИБРОМАШ ВУ-11-75
Тип двигателя электрический
Глубина уплотнения 300 мм
Мощность (Вт) 550 Вт
Мощность (л.с.) 0.75 л.с.
Реверс нет
Бак для воды нет
Материал плиты сталь
Габариты без упаковки 800х500х750 мм
Вес нетто 80 кг
Напряжение 220 В
Частота вибрации 50 Гц
Центробежная сила 11.3 кН
Max уплотняемая площадь 200 м²/ч

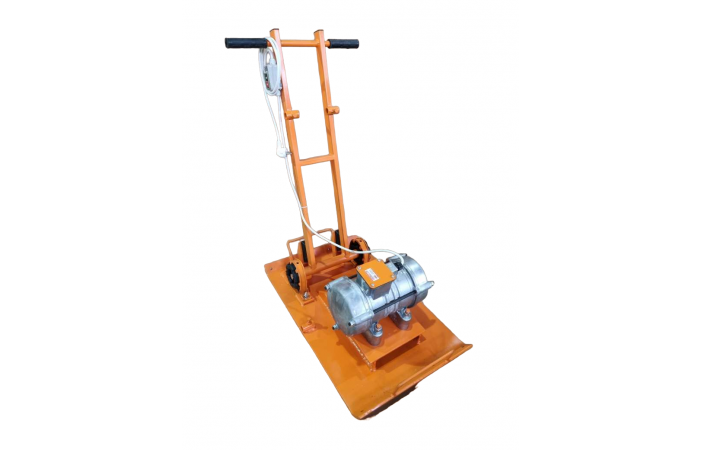

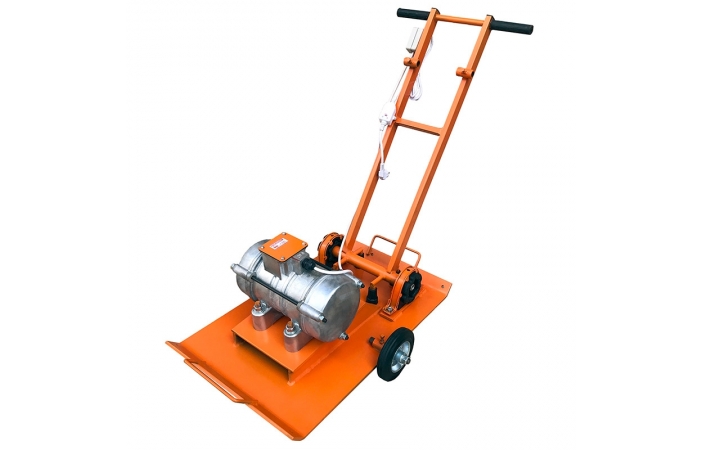

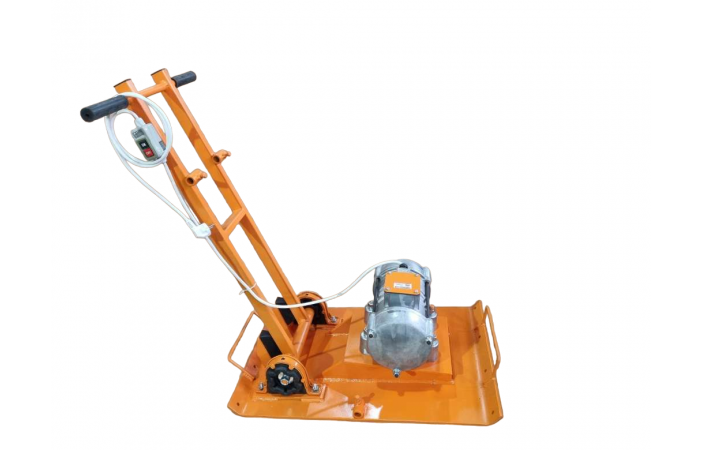

Виброплита представляет собой конструкцию из плиты, являющейся его рабочей частью, в центре которой установлен электромеханический вибратор общего назначения с круговыми колебаниями ВИ-99В, который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке установлен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной составляющей вынуждающей силы, возникающей в вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей вынуждающей силы.
Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.
